Axel | April 19, 2024

Thierry | Dec. 1, 2023

Explication et schéma de branchement sur LINKY

Bonjour à vous,
j'ai bien reçu ma commande, expédition rapide super.
J'ai effectué des recherches afin de pouvoir savoir comment le mettre en place.
je connecte le Denky-D4 sur mon Pc et rien ne se passe
serait il possible d'avoir un peu d'aide et un schéma d'installation sur le Linky, mon domicile est sous Home Assistant et j'attend pour pouvoir continuer sur la partie gestion et suivi de mon électricité.
Je me suis inscrit sur le forum de Charles mais j'attend le retour pour pouvoir me connecter.
En vous remerciant pour votre aide.
Bien cordialement
Thierry51170

Response from Charles | Dec. 1, 2023

Bonjour Thierry,

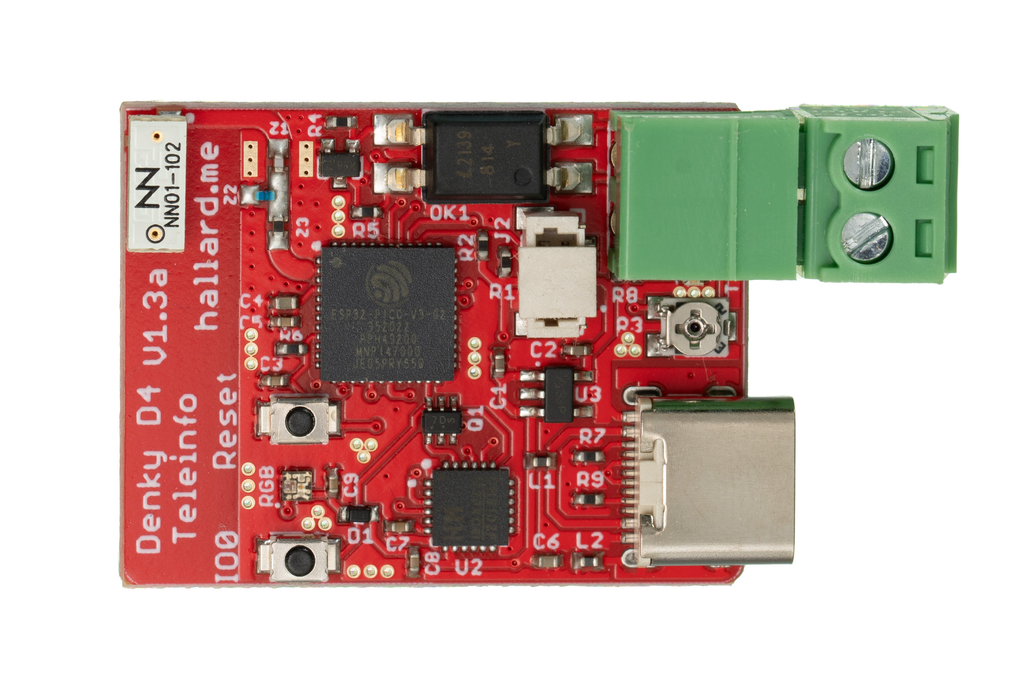

Normalement la validation sur le forum est activée. Pour la connection il faut mettre un deux fils sur le bornier vert de la carte puis les relier aux bornes I1 et I2 du Linky.

Je vous propose de continuer sur le Forum car pour le reste je ne suis pas certain de comprendre, effectivement en le branchant sur un PC il ne se passe rien, c'est tout à fait normal, le module est fourni avec le logiciel tasmota (mais vous pouvez tout à fait mettre un autre logiciel dedans) c'est à vous de choisir ce que vous voulez mettre dedans et configurer en fonction de vos besoins.

Cedric | Nov. 18, 2023

Kristen | Oct. 24, 2023

Jason | Aug. 27, 2023

Tout bon, merci !

Envoi rapide, fonctionnement parfait ! Pré-flashé avec Tasmota donc quasi plug & play, il ne reste qu'à utiliser le template fourni dans la documentation.

Response from Charles | Aug. 28, 2023

Jason,

Merci pour le retour,.

Pour info tu peux même utiliser l'autoconfig pas besoin de template tout est automatique
https://github.com/hallard/Denky-D4#autoconf

Charles

Patrick | Aug. 26, 2023

Diffèrent de ce que j'avais compris

J'ai cherché en vain le connecteur pour l'antenne extérieure: " Added footprint for U-FL connector for external antenna", j'avais compris que ce connecteur y était, bien que je ne voyais pas sur les images. Si j'avais regardé les schémas je me serais aperçu de mon erreur.

Après quelques essais, j'ai remonté l'info du Linky via un câble existant de 2x1.5² de 25m (anciennement préavis EJP) et à ma grande surprise, ca fonctionne bien.
je n'arrive pas à configurer DomoticZ / Tasmota pour avoir l'information "Energy total", un peu de recherche va certainement me donner la solution.

Désolé pour le commentaire initial très désagréable.

Response from Charles | Aug. 26, 2023

Bonjour,

Je suis désolé que le produit ne corresponde pas a votre attente.

Comme indiqué le footprint est l'empreinte pour pouvoir mettre un connecteur u-FL, il n'est pas précisé que la carte contient ce connecteur, ni dans la description du produit ni sur les photos d'ailleurs.
Etant donné que c'est du DIY, pour mettre un connecteur u-FL il faut faire une certaine manipulation car il faut désactiver l'antenne présente sur la carte (enlever 2 des composants de matching) avant de pouvoir y souder le connecteur u-FL. Par ailleurs sachez que l'antenne deja présente sur la carte est de très bonne qualité et le circuit de matching a été réalisé par une société dédiée pour être parfaitement conforme à la borne de fréquence dédiée au WiFi.
Maintenant le produit est parfaitement conforme à ce qui est indiqué dans sa description. Que ça ne vous convienne pas je peux l'entendre et je peux même vous reprendre le produit et vous le rembourser puisqu'il vous est inutile.
En temps normal, sur une discussion constructive, je me serais même proposé de vous souder le connecteur u-FL.
N'hésitez pas à revenir vers moi en MP via Tindie, je vous communiquerai l'adresse de retour et les modalités de remboursement.

Cordialement

Laurent | March 5, 2023

Colin | Jan. 5, 2023
