WeMos Teleinfo

Name: WeMos Teleinfo
SKU: 25467
Price: 11.90 USD
Availability: InStock
Rating: 4.75 (14 reviews)

(14 Reviews)

ESP32 / ESP32-S2 / ESP8266 Shield for French dedicated energy meter Teleinfo

Designed by Charles in France










Buy with confidence.

Our Tindie Guarantee protects your purchase from fraud. Learn More

ESP32 / ESP32-S2 / ESP8266 Shield for French dedicated energy meter Teleinfo

Great news Since lot of users are using this PITinfo to wire to microcontroller such as ESP32 or ESP8266 I decided to simplify the whole creating a shield that just fit into these awesome cheap ESP b…

Great news

Since lot of users are using this PITinfo to wire to microcontroller such as ESP32 or ESP8266 I decided to simplify the whole creating a shield that just fit into these awesome cheap ESP boards.

This board is just a shield only. It need external ESP32 board to work with and basic soldering skills are needed.

ESP32 board is not part of the product, so if you prefer to have a powerfull ESP32 fully plug and play assembled board with Tasmota flashed, please take a look on Denky D4 board

2024 March 24th

v1.2 Release

Changed R3 by 2K trimer to adjust Teleinfo signal sensitivity
Added QWIIC/STEMA I2C classic connector
Changed Blue Led resistor to decrease light intensity
Placed easy cutting trace to disable Teleinfo Blue LED
Better silk depending on ESP used with this shield

2022 may 15th

Now tested compatibility with new boards - Wemos S3 Mini (ESP32) - Wemos S2 Mini (ESP32) - Wemos C3 Mini (ESP32)

Take care that old WeMos C3 had bad RF design, see dirty fix here. This issue is now fixed

What is it?

A WeMos ESP32/ESP8266 Shield for French national metering system called "Téléinfo". This convert data issued from National Energy provider to serial interface and then, let the user doing whatever he likes with the data, such as pushing into Emoncms, MQTT, HTTP, ...

Why did you make it?

Following lot of users demands that wanted a cheap board after reading Teleinfo article on my blog, really surprised how the demand was.

What makes it special?

It's tiny, simple, cheap and very useful!!

What's included ?

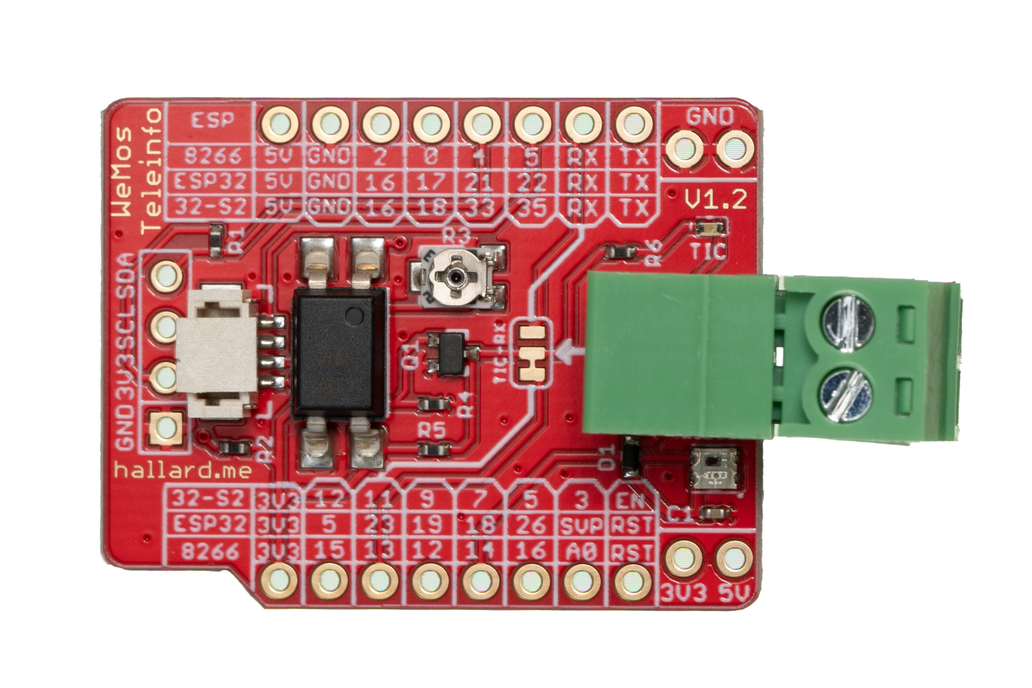

One complete and assembled board with teleinfo plug connector, connector is not soldered - Board has WS2812 RGB Led, to do whatever you like with - Also added small Teleinfo Led so quick visual check if any Teleinfo signal going out from smart meter - I2C connector to be able to add sensors, Oled, lot of things. - If you want something small, don't use the headers provided with your ESP32/ESP8266 board that are very long. You can add small headers as an option. - You can also add with this board an ESP32 MH ET Live Board already flashed with Teleinfo Tasmota Firmware

This shield fit with Wemos Mini D1 ESP8266, WeMos Mini ESP32, Wemos S2 Mini, Wemos S3 Mini and Wemos C2 Mini that is not provided, so you'll need to buy it separately.

Is is also compatible with new Linky metering system with Standard and Historique mode

Support and documentation

Dedicated github repo
Tasmota firmware Teleinfo documentation
Awesome Nicolas's firmware based on Tasmota

If you have any question or need support, please go to the dedicated section on the community forum

No country selected, please select your country to see shipping options.

Change Destination Country:

Charles Shipping Policy:

Les envois en "lettre verte" ou "suivies" ne sont pas assurés. La poste perd parfois les courriers, c'est très rare mais ça arrive. Aucune réclamation ne pourra être faite si cela se produit. Je ne saurais être responsable des erreurs de la poste. Si vous ne souhaitez pas prendre le moindre risque, choisissez un envoi en recommandé. Certaines "Lettres Vertes" peuvent mettre jusqu'à 3 semaines à arriver, c'est rare aussi mais du déjà vu, donc pas d'inquiétude si la réception est parfois longue.

Review Breakdown

Average Ratings

Product: (5.00)

Documentation: (4.36)

Shipping: (4.86)

Communication: (4.79)

Mehdi | Oct. 13, 2024

Top

Rien à redire. Je suis un acheteur satisfait.
Module simple mais qui fait parfaitement le job.
Top !

Nicolas | Sept. 30, 2024

Au top !

Malgré le fait que j'ai choisi la lettre verte pour l'envoi, j'ai reçu la carte très rapidement.
Cette dernière est très bien foutue, et fonctionne à merveille.
Je recommande.

Vincent | March 7, 2024

Beau produit très abouti

En découvrant cette carte, je me suis dis que ce serait plus rapide et bien plus propre que de commander les composants et de les souder sur un protoboard.
Effectivement, commandé le dimanche soir, reçu le mardi, quelle rapidité!
Et 2h après (ça aurait du être 30 min si je n'avais pas fait quelques erreurs dans mon yaml!) mon linky était connecté à home assistant avec ESPhome.
Je recommande vivement!

Franck | May 9, 2023

Wemos teleinfo D1mini esphome

Superbe carte, monté sur un D1 mini 8266, fonctionne à merveille
Connecté sur un compteur linky triphasé

Guilbert-Jacquin | March 8, 2023

Produit conforme à la description. Fonctionne parfaitement.

Commandé le 4 et reçu le 8/03, avec un weekend entre les deux: super les délais !
Déjà monté en entrée de mon moniteur de production d’électricité solaire, en remplacement de mon montage sur breadboard.
Monté avec un mini D1 ESP 32, fonctionne parfaitement après changement de l'adresse de la réception série.
Avec le LINKY en mode Standard, le petit écran oled monté sur le port I2C me donne la puissance disponible, le stock chez mon fournisseur d’électricité ainsi que le relevé du compteur: énergie consommée et énergie injectée.
Je viens de programmer la led RGB pour m'indiquer si il y a de la puissance disponible (vert si dispo, rouge si il n'y en a pas)
Tout est parfait. Mon serveur WEB fonctionne comme avant.
Je recommande.

Yann | Feb. 23, 2023

Fonctionne parfaitement avec Home Assistant et ESPHome !

Merci, je suis tres satisfait de cette achat, je l'utilise avec ESPHome grace à la contribution de Domo rem81 avec quelques adaptations légères.

Juste une question de débutant, comment désactiver la LED rouge du signal Teleinfo ? Est-ce possible ? Ce point ne semble pas documenté.

Concernant la LED RGB tres bien pour un etat de consomation par couleur !

Jean-Olivier | Jan. 20, 2023

Reçu en deux jours, quelques frais de change sur CB Visa SG

Bien reçu dans les temps, bien emballé, à noter que les frais postaux étaient de 0,97€ (facturés 2,90€ mais bon, faut aller à la poste c'est vrai). A noter aussi les frais de change de ma banque pour paiement en dollars (1,42€) à partir d'une carte Visa SG. Pour le composant, j'ai hâte de le tester, cela me semble très pro. Grand merci de mettre à disposition vos compétences.

Matthieu | Nov. 29, 2022

Vite reçu, vite mis en place !

Article reçu 2 jours après la commande, envoi express !!!
Parfaitement conforme, le plus long est de souder les pins...
J'ai installé Tasmota sur un ESP8266 D1 mini, et ça marche nickel directement !!! J'avais tenté de faire le montage moi-même avec une breadboard, sans succès, alors il ne faut pas hésiter !
Merci.

Bertrand | Nov. 21, 2022

Super vendeur / Great seller

Je n'ai pas encore eu le temps d'utiliser le circuit, mais il paraît nickel.
L'envoi a été plus que rapide et la communication au top.

---

I haven't got around to use the board, but it looks great.
Shipping was lighting fast and communication was perfect.

Laurent | Oct. 8, 2022

What U Need Is What You Get With this Shield.

Ordered : Check
Wait: 3 Days ( Light Speed :) )
Unpack: 1/2 Second :)
Welding: 8mn ( Iron hot and all stuff ready )

To Sum up this is the best shield I use now , I did a circuit before but it was too big and useless, I found this one and in less than 1 hour I can read all the Linky Telemetry, only one issue remains : Home assistant MQTT can not connect to my broker due to protocol issue... Anyway the WEMOS Tele Info is Working GREATS , and is the "Module To Buy" to manage Home energy !!! 100% Satisfied.

Jerome | Sept. 9, 2022

WeMos Teleinfo

Article reçu en moins de 3 jours, bien emballe. la carte est très bien faite sans défaut visuel. il ne me reste plus qu'a faire le montage.

Stephane | June 9, 2022

Simple et efficace

Avec ce module pas besoin de se casser la tête !
Tout fonctionne parfaitement du premier coup avec Homeassistant et ESP32home

A la limite la soudure m’a pris le plus de temps

Bravo !

Étienne | April 9, 2022

Excellent !

Je l'ai combiné à un ESP32 D1 Mini avec ESPHome, fonctionne parfaitement sur un compteur Actaris A14C5 !

Emeric | Jan. 18, 2022

Au top avec tasmota/openhab

Marche nickel avec un wemos d1 mini, tasmota, et un peu de configuration dans openhab pour avoir la consommation instantanée, quotidienne et mensuelle (en Wh et en Euros :-) )

+ Show 9 more
